Podajnik pneumatyczny
Uczyń ogrzewanie domu jeszcze bardziej komfortowym poprzez zastosowanie systemu pneumatycznego doprowadzania paliwa pellet PELLETS VACUUM.

Typowy zasobnik pelletu przy kotle c.o. wymaga systematycznego uzupełniania, natomiast pneumatyka czyni użytkowanie kotła praktycznie bezobsługowym.
Pellet A1
Pellet A1

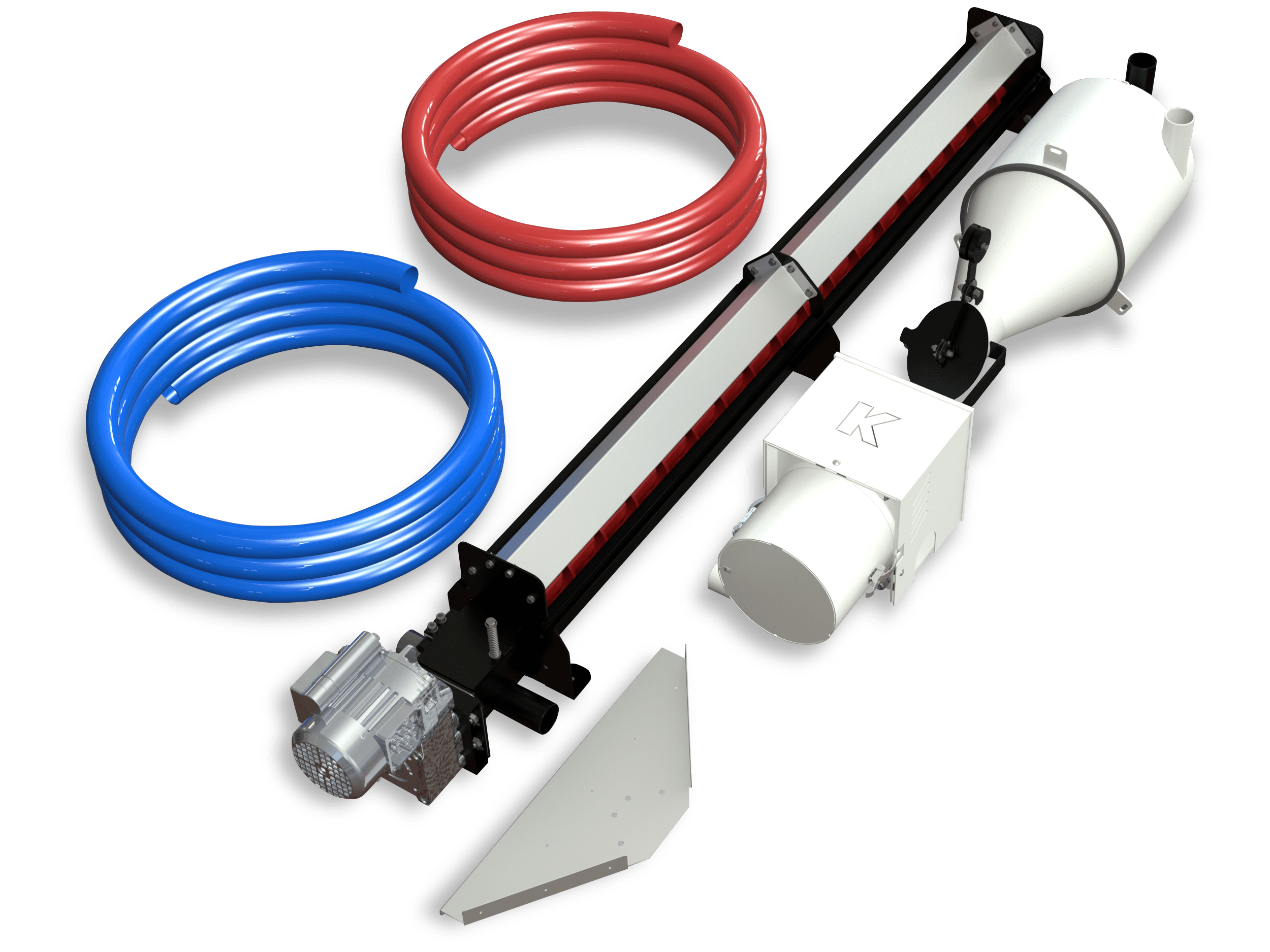

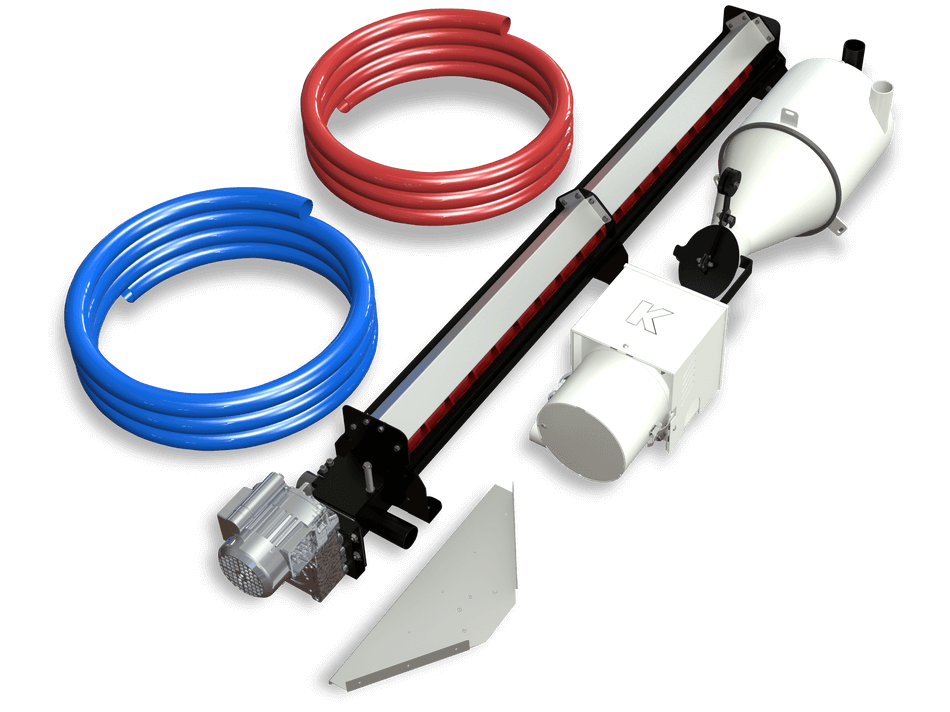

Pellets Vacuum 1
Pellets Vacuum 1
cena od

15.900 zł brutto
(12.927 zł netto)

Opis

PNEUMATYCZNY PODAJNIK PELLETU PELLETS VACUUM 1

jest urządzeniem  służącym do transportu pelletu (granulat z trocin o granulacji 6±1mm) na znaczne odległości z magazynu wprost do kotła.



System pneumatyczny składa się z dwóch elastycznych przewodów oraz zintegrowanego z kotłem zasobnika pelletu. Paliwo zasysane z komory magazynu za pomocą turbiny ssącej, wędruje przewodem do zasobnika. Drugim przewodem wraca do magazynu powietrze. Taki system nie powoduje zapylenia kotłowni.



Pelet transportowany jest rurami elastycznymi (niebieska i czerwona) dzięki czemu istnieje duża dowolność w możliwości usytuowania głównego zbiornika paliwa. Duża wydajność podawania pozwala szybko napełnić zbiornik buforowy, który jest używany podczas normalnej pracy kotła.



Pojemność magazynu pelletu o wymiarach:  3m (maksymalna grubość warstwy paliwa ) x 2m x 4.5m (wariant podajnika ) wynosi ok. 14 ton.

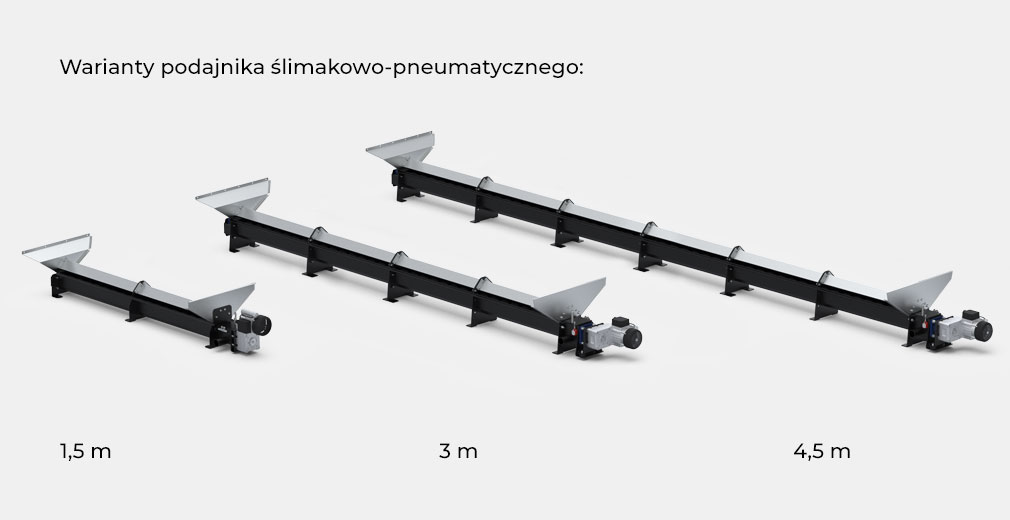

New Zestawienie-podajników-Pellets-Vacuum-1_PL

Urządzenie jest niemal bezobsługowe

Podajnik wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia. Po wykryciu poziomu MINIMUM w zbiorniku buforowym urządzenie napełnia go do poziomu MAXIMUM niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika tzn. zbiornik buforowy zostanie napełniony do poziomu MAXIMUM w dniu tygodnia i o godzinie ustawionej przez użytkownika.

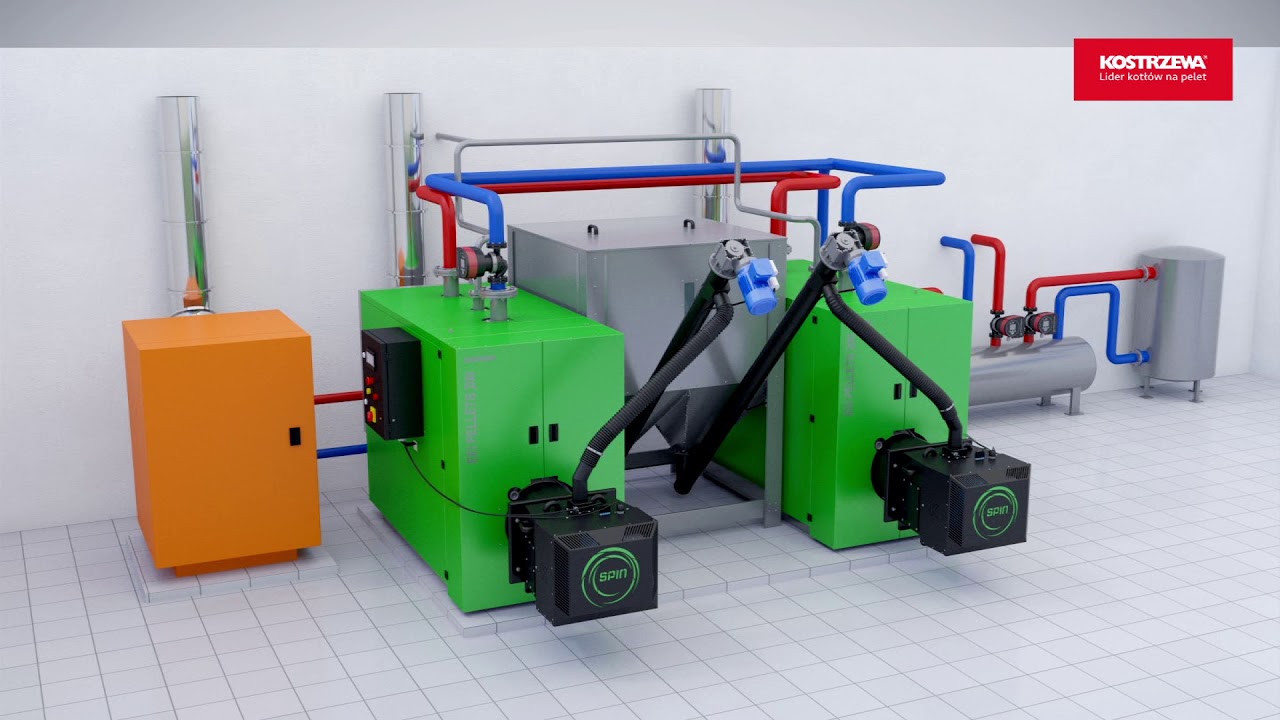

Przykładowe pomieszczenie z zainstalowanymi kotłami Maxi Bio i podajnikami pneumatycznymi:



KOSTRZEWA_Pellets Vacuum Maxi Bio

CAŁOROCZNY
zasyp
Pellets Vacuum 1

Pellets Vacuum 1

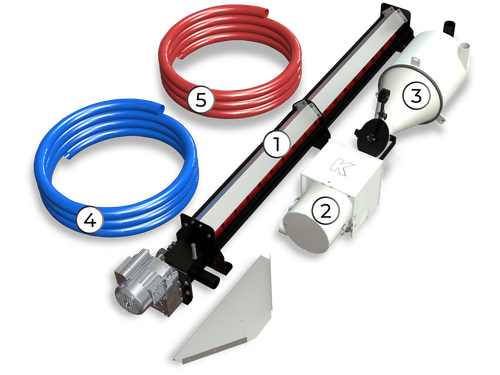

  1. Podajnik ślimakowy do zabudowy (warianty podajnika: 1,5 m, 3 m lub 4,5 m)
  2. Turbina ssąca
  3. Zbiornik zasysający
  4. Antystatyczna elastyczna rura transportowa niebieska (wyposażenie opcjonalne)
  5. Antystatyczna elastyczna rura transportowa czerwona (wyposażenie opcjonalne)1



1 - Długość antystatycznych rur transportowych należy dobrać wg zapotrzebowania użytkownika. Maksymalna długość rury może wynosić  25 m

Automatyka PELLETS VACUUM 1

Automatyka PELLETS VACUUM 1

Podajnik pneumatyczny zaprojektowany jest z założeniem osiągnięcia maksymalnej bezobsługowości. Pellets Vacuum wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia.



Po wykryciu poziomu Minimum w zbiorniku buforowym urządzenie napełnia go do poziomu Maximum niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika  tzn. zbiornik buforowy zostanie napełniony do poziomu Maximum w dniu tygodnia i o godzinie ustawionej przez użytkownika.

  PELLETS VACUUM (podajnik pneumatyczny pelletu)

PELLETS VACUUM (podajnik pneumatyczny pelletu)

Urządzenie służące do transportu pelletu na znaczne odległości z magazynu wprost do kotła. Urządzenie jest niemal bezobsługowe. Podajnik wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia. Po wykryciu poziomu MINIMUM w zbiorniku buforowym urządzenie napełnia go do poziomu MAXIMUM niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika tzn. zbiornik buforowy zostanie napełniony do poziomu MAXIMUM w dniu tygodnia i o godzinie ustawionej przez użytkownika.

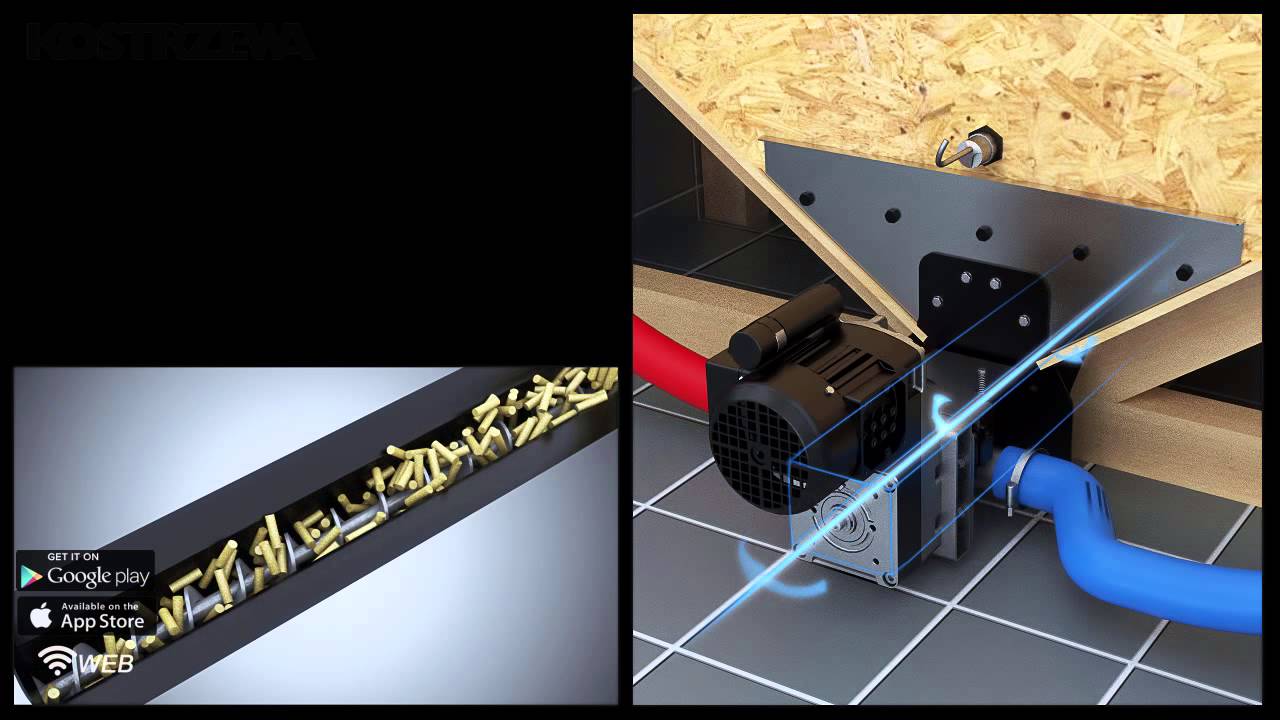

  KOTŁOWNIA - SYSTEM PELLETS VACUUM NA PRZYKŁADZIE KOTŁA EEI PELLETS

KOTŁOWNIA - SYSTEM PELLETS VACUUM NA PRZYKŁADZIE KOTŁA EEI PELLETS

Zapraszamy do obejrzenia animacji przedstawiającej sposoby podłączenia kotła EEI Pellets 50-285 kW, metody napełniania zbiornika oraz budowę i działanie systemu Pellets Vacuum.

Specyfikacja
Pellets Vacuum 1
Zasilanie elektryczne V / Hz 230 / 50
Pobór mocy kW 1,7
Przybliżona wydajność masowa podajnika kg/h 3201
Pojemność zbiornika zasysającego l / kg 12 / 7,51
Wartość emitowanego ciśnienia akustycznego z transportem pelletu / bez transportu pelletu dB 86,0 / 79,52
Przepływ powietrza w układzie m3/min 2,9
Podciśnienie w układzie kPa 27
Maksymalna długość przewodu ssącego m 25
Maksymalna grubość warstwy paliwa w zbiorniku głównym m 3
1 - Pomiar wykonywany dla pelletu o gęstości usypowej 600 kg/m3
2 - Warunki badania: odległość pomiaru= 1 m; tryb pomiaru= szybki; filtr korekcyjny A; szum tła = 60 dB

Pobierz


Deklaracja zgodności 215.85 KB
